Откатные ворота.
10 правил выбора.
Производством откатных ворот занимаются два больших завода, сотни небольших фирм, и тысячи «гаражных» мастерских. Как простому покупателю разобраться во всем это разнообразии качества и цены? Что бы заказать действительно хорошие ворота, которые будут радовать Вас своим видом и не доставлять хлопот долгие годы, мы собрали 10 правил, которые нужно знать перед покупкой, а так же раскрыли секреты, которые скрывают от покупателей недобросовестные продавцы, и перечислили самые распространенные ошибки при заказе откатных ворот.
1. Какие бывают, и какие лучше выбрать?
Если не брать в расчет такие экзотические конструкции, как подвесные ворота или ворота с рельсом в дорожном полотне, сейчас на рынке представлены консольные откатные ворота (ворота со свободнонесущей створкой). И они в свою очередь, делятся на две большие группы - изготовленные из стальной профильной трубы в цеху (на языке профессионалов «самоварные»), и ворота из алюминиевого профиля, изготовленные в промышленных условиях на заводе. Алюминиевые ворота круто выглядят, не ржавеют, но имеют один большой недостаток - высокую цену.

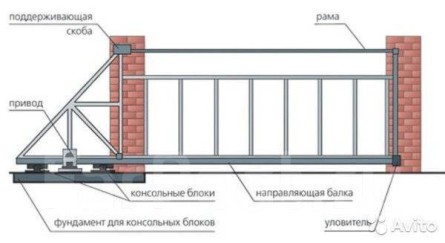

Свободонесущие ворота вытеснили с рынка все другие виды откатных ворот, благодаря своей простоте и практичности.
На языке профессионалов, откатные ворота делятся на «самоварные» и ворота заводского изготовления.

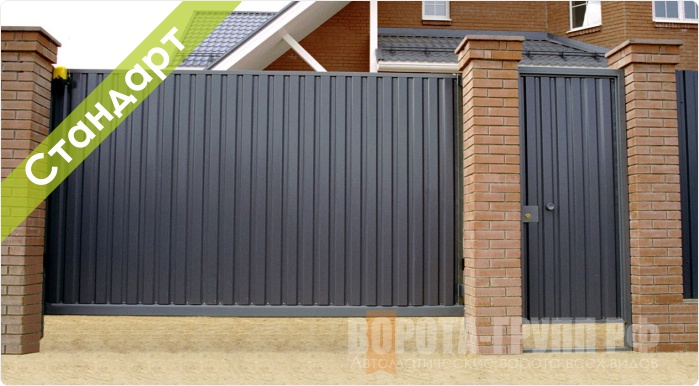

Сварные ворота (самоварные)
Алюминиевые ворота
Основные отличия
Производство в цеху
Сварные откатные ворота изготавливаются из стальной профильной трубы, и свариваются вручную.

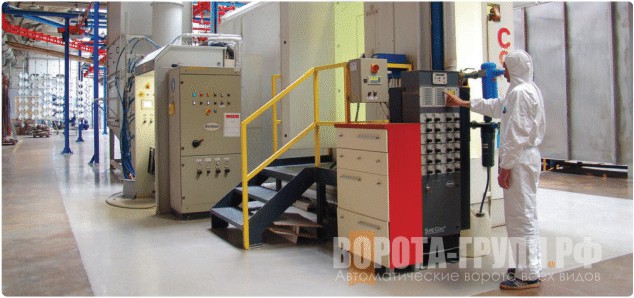

Производство на заводе
Алюминиевые ворота производятся на современном оборудовании, с промышленным качеством изготовления и окраски.
Рама и балка из стали
Основа рамы стальная профильная балка и профильная труба.
Рама и несущая балка из алюминия
Несущая балка и каркас состоит из алюминиевого профиля. Легкость, жесткость створки, отличный внешний вид и отсутствие коррозии.

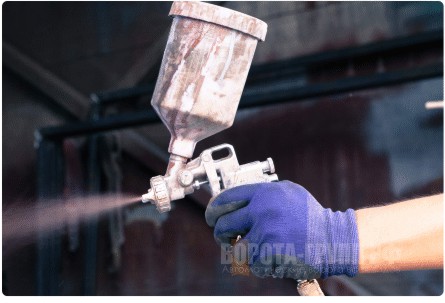

Окрашивание вручную
Подготовка и окрашивание выполняется вручную.

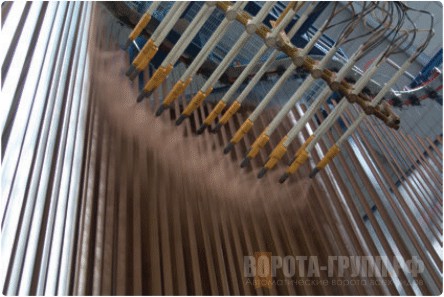

Окрашивание промышленным способом
Подготовка и окрашивание алюминиевых элементов рамы и заполнения происходит на автоматизированных линиях
Ограниченность дизайна
Сварные ворота нашего производства могут быть обшиты профлистом, с одной или двух сторон, евроштакетником, деревом, или иным другим облицовочным материалом. Цвет рамы в базе окрашивается в стандартные цвета - RAL8017 шоколад, зеленый, красное вино, черный, либо любой по каталогу RAL (доалта 5%).

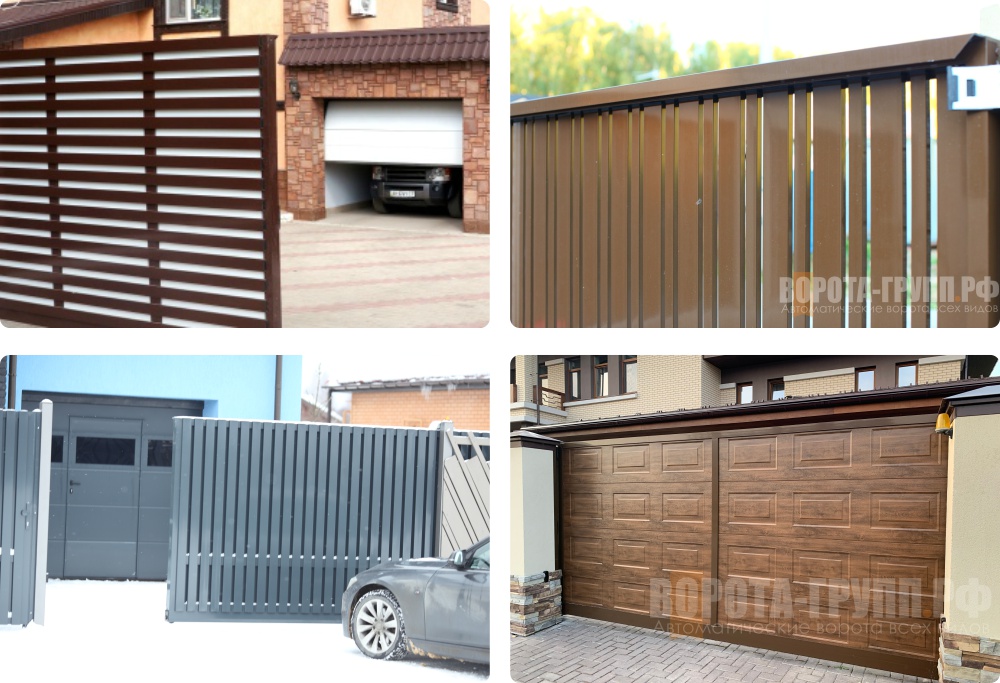

Большое количество вариантов дизайна с неизменным качеством
Какой бы вариант исполнения Вы не выбрали, эти ворота будут выглядеть «по заводскому» десятки лет.
2. Несущая балка и ролики - залог долгой работы.
Ключевой элемент ворот - несущий рельс, ролики и фурнитура (т.н консольный набор). В продаже множество производителей, от крупных компаний с репутацие й, например Ролтэк, Алютех, Дорхан, до «безымянных» наборов китайского или российского производства. До недавнего времени были представлены и зарубежные образцы (итальянские Rolling Center, Fratelli Comunello). Комплекты различаются по весу створки и ширине проема.
Набор МИКРО (на створку до 300кг, проем до 4м)
Набор ЭКО (на створку до 500кг, проем до 5м)
Набор ЕВРО (на створку до 800кг, проем до 7м)
Набор МАКС (на створку до 2000кг, проем до 12м)
«Безымянные», или малоизвестные производители как правило, завышают характеристики, катают балки из сырой, не качественной стали, ролики не выхаживают заявленный ресурс, особенно на тяжелых створках. Советуем Вам покупать ворота на балке кого-то из «большой тройки» - Ролтэк, Алютех, Дорхан. Они дороже остальных, но качество «без сюрпризов», заявленный вес близок к фактическому, хорошая геометрия балки, толщина и качество стали. Мы используем комплектующие компании Ролтэк (Россия, Санкт-Петербург).
Консольный набор Ролтэк Эко на 500кг
Монтажник накатывает створку на роликовую опору Алютех
Роликовая тележка Ролтэк МАКС на 2000кг
Ролтэк, Алютех, Дорхан - самые надежные
производители консольных наборов для откатных ворот.
Регулировочные площадки представляют собой две толстые стальные пластины с ввареными шпильками и гайками. С их помощью всегда можно точно скорректировать положение створки, например, если зимой «гуляет» столб притвора, или нужно увеличить просвет под воротами. Зачастую, в дешевых воротах они не поставляются. В наших воротах регулировочные площадки это обязательный элемент.
3. Профильная труба - становой хребет «самоварных ворот»
Чистый и ровный прокат в заводской упаковке
Эту трубу хранили на открытом складе
С таким прокатом будут проблемы
Воротная рама сваривается из стальных профильных труб различного сечения, и мы уделяем большое вниманию качеству и состоянию труб при закупке. По пути от металлургического завода до цеха, труба может основательно заржаветь, хранясь под открытым небом, утратить геометрию, если ее перегружали, зачалив за середину хлыстов, хранили навалом. Такой прокат может быть скрученным, или иметь форму лыжи. Чистый, не лежалый прокат, без налета ржавчины, упакованный в пачки - залог хорошей геометрии, и стойкости к коррозии Ваших будущих ворот.
4. Сварка рамы - не так просто, как кажется.

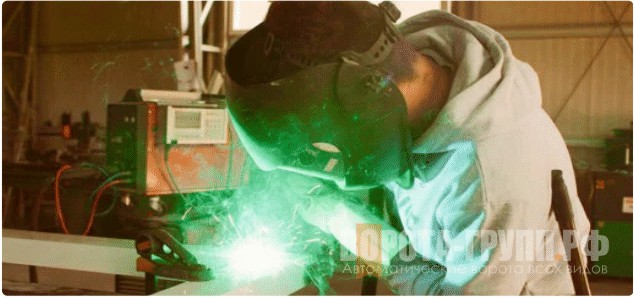

Сварка полуавтоматическим инвертором в защитной среде
Сварное соединение такого качества возможно получить только на полуавтомате
Шов после полировки УШМ
Сварка обычным аппаратом в кустарных условиях
Кратеры и шлак в шве
Плохое качество сварного шва
Сварить раму из профильной трубы не так просто как кажется. Отобранная профильная труба (ровная, чистая от ржавчины) зачищается до стального блеска болгаркой с проволочной щеткой, и шлифовочным кругом. Далее, точно нарезаем в размер (иначе «поплывет» геометрия), и свариваем на монтажном столе полуавтоматом в среде защитных газов. Только инверторный полуавтомат способен обеспечить требуемое качество сварного шва, без кратеров и включений шлака. После сварки проверяем диагонали и геометрию рамы, зачищаем и полируем швы «под ноль».
5. Окрашивание и защита швов и полостей. Самый ответственный этап.
Герметизация полостей и швов
Нанесение лакокрасочного материала
Этап окраски, пожалуй, самый трудоемкий и дорогостоящий процесс
изготовления ворот. Здесь, у недобросовестных производителей,
наибольший соблазн сэкономить на подготовке, качестве грунта
стоимости краски.
Добросовестные производители, перед тем как отправить ворота в
камеру для окраски, заполняют стыки несущей балки и профиля рамы,
а так же стыки хвостовой части ворот, полиуретановым герметиком. Он
закроет скрытые полости от контакта с водой. После обезжиривания,
мы окрашиваем раму двумя слоями промышленной двух-компонентной эмали Tikkurila Temadur 20. Ее сфера применения. в том
числе, защита судов, ответственных опор мостов. Примечательно, что
заводы по производству секционных ворот, немецкий Hormann и
белорусский Алютех, использует эту эмаль для окрашивания лицевой
стороны ворот, в случае заказа нестандартного цвета по RAL. За счет
внесения отвердителя эмаль Temadur быстро сохнет, и приобретает
высокую прочность, не боится воды, не выгорает на солнце, и хорошо
противостоит истиранию в местах движения ходовых роликов.
Герметизация полостей и швов
Нанесение лакокрасочного материала
Промышленная эмаль расчитана на
высокую нагрузку и имеет длительный срок службы,
но сложна в нанесении, и имеет высокую цену
После окраски, стыки и полости дополнительно обрабатываются антикоррозионным составом Tectyl ML550
Антикоррозийная обработка Tectyl ML550
Рама калитки перед монтажом
Антикоррозийная обработка Tectyl ML550
Рама калитки перед монтажом
После окраски, стыки и полости дополнительно обрабатываются антикоррозионным составом Tectyl ML550
Отслоение порошковой эмали
в месте прохода роликов
Есть распространенное заблуждение, что порошковая окраска лучше мокрого окрашивания. Преимущество порошка - легкость и скорость нанесения, более дешевое сырье, по сравнению с качественной эмалью. Такое покрытие подходит для больших объемов производства, где нужно за раз покрасить много ворот и быстро их высушить. Следует учитывать, что порошковый слой не обладает эластичностью дорогих эмалей мокрого окрашивания. Из-за этого в местах хода роликов со временем неизбежно появится отслоение эмали от металла. Локальное подкрашивание не поможет, придется везти, ворота на полный перекрас, такова особенность порошковой краски.
6. Обшивка створки - это просто, но есть нюансы

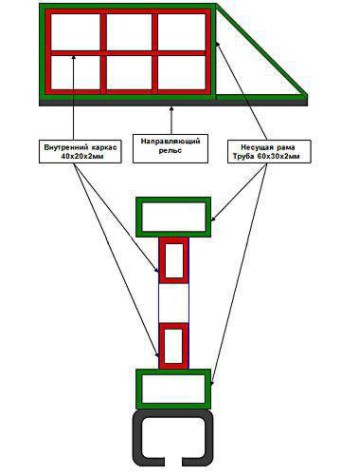

Когда мы варим раму, изнутри по периметру, в качестве штапика, приваривается маленький профиль 20х20мм (на схеме красным). Он образует четверть, в которую, как в рамку для фотографий, вкладывается материал облицовки. Самый популярный вариант обшивки, конечно же профлист. Как правило, с двух сторон, что бы не было видно каркаса изнутри. Очень эффектно смотрится евроштакетник, установленный в шахматном порядке. Так же часто в качестве обшивки используют дерево, но следует учитывать его вес. Мы рекомендуем в этом случае заказывать ворота на балке ЕВРО (на 800кг). Под деревянное заполнение штапик имеет увеличенный размер 20х40мм, что бы не крутить крепеж в край доски.
Штапик для материала заполнения выделен красным

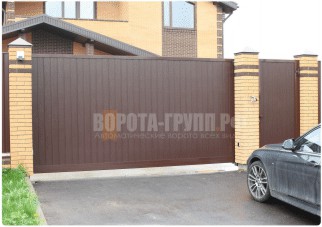

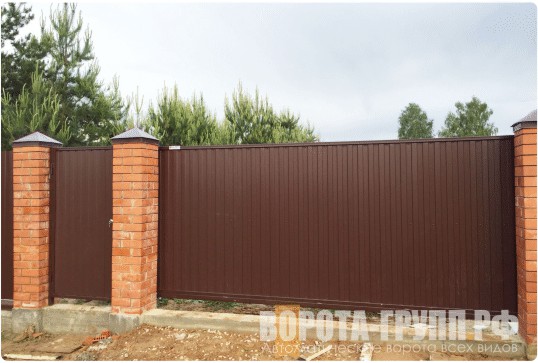

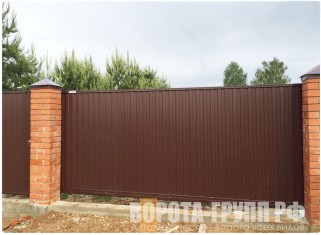

Заполнение профлистом - классика жанра

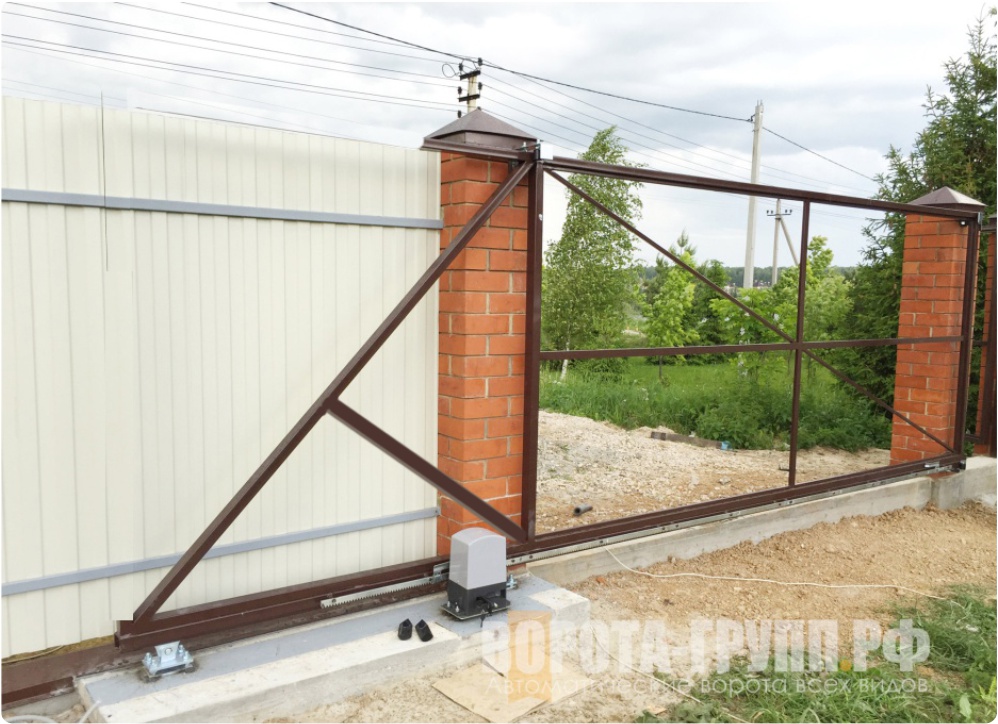

Обшивка с одной стороны. Изнутри виден «скелет» рамы
Евроштакетник под дерево
Заполнение деревянной доской
Евроштакетник «шахматка»
Заполнение профлистом - классика жанра
Обшивка с одной стороны. Изнутри виден «скелет» рамы

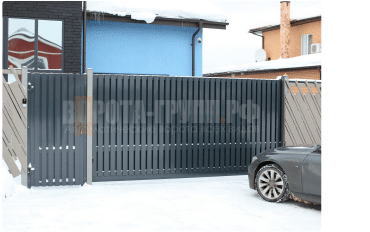

Евроштакетник под дерево
Заполнение деревянной доской
Евроштакетник «шахматка»
Если ворота будут обшиты деревом, лучше взять балку побольше, и заменить внутренний штапик, что бы не крутить крепеж в край доски.
В случае заказа с воротами, стандартный 2-х метровый лист подрезается на объекте болгаркой, и место реза естественно будет хуже заводского. А поскольку, в большинстве случаев, у забора и ворот используется одинаковый материал обшивки, проще и дешевле сразу купить его и для ворот. Кроме того, на производстве вам порубят лист на станке, край будет ровный и гладкий. Высоту листа и количество для заказа мы вам подскажем.
7. Автоматика для ворот. Просто выбирайте лучших.
Nice Robus 600
FAAC 741KIT
Came Bx608
Наиболее известные производители автоматики - Nice, Came, FAAC (пр-во Италия). Так же электроприводы выпускают известные производители ворот - Алютех, Дорхан и немецкий Hormann. У первых двух производство в Китае, у Хермана только из Германии, и ценник будет соответствующий. И естественно куча китайских клонов всех мастей, тут как повезет. На наш взгляд, экономия в несколько тысяч рублей не стоит риска оказаться перед заблокированными воротами, опаздывая утром на работу или отвозя детей в школу. Что следует знать простому покупателю - у всех известных производителей есть удачные и проблемные модели, и ориентироваться нужно не на марку, а конкретную модель. Фирмы, давно занимающиеся воротами, как правило остановили свой выбор на таких рабочих лошадках, которые просто делают свою работу и не выносят мозги ни нам ни клиентам. Например, у Найса это модели из их профессиональной линейки Robus 600 и Robus 1000 (на 600 и 1000 кг соответственно). У FAAC это мощный и «неубиваемый» 741-й мотор (900кг). У Came это Bx608 на 800 кг. На небольших и средних вортах мы обычно используем либо Nice Robus, либо FAAC 741. На больших и тяжелых створках применяем Came BKS12AGS или BKS18AGS (на 1200 и 1800 кг соответственно).
При выборе автоматики ориентируйтесь не на производителя, а на конкретную модель
8. Фундамент под откатные ворота. Еще раз о наболевшем.
Пример нашего технического задания
Фундамент на единой ленте
Хвостовая часть с заложенным швеллером
Процесс заливки бетоном на видео
Готовые ворота изнутри
Вид готовых ворот снаружи
Позиция нашей компании - хороший фундамент, это бетонный фундамент, выполненный в теплое время года, без спешки, с соблюдением элементарных строительных правил. Лучше всего залить его вместе с фундаментом забора, на стадии строительства. Так вы объедините его со столбами, образующими проем, не нужно будет искать рабочих на маленький объем, и заказывать полупустой миксер с бетоном. Важно не забыть вывести в кирпичной кладке стальные закладные детали, к которым будут крепится ворота, а так же заложить необходимые провода для питания привода и аксессуаров. Еще пара советов тем кто хочет все сделать надежно и добротно.
1. Выполняйте фундамент не ранее июня, когда уровень грутновых вод минимален. иначе возможно обрушение стенок котлована.
2. Бетонные работы выполняются только в теплое время года. Чем ниже температура, тем меньшую прочность наберет бетон.
3. Столбы калитки делаются исключительно на ЕДИНОМ фундамента
4. На особо проблемных грунтах мы рекомендуем сделать фундамент на единой ленте со столбом притвора. Так вы исключите всякую возможность подвижек между ними (см. пример ниже).
5. Не забудьте вывести стальные закладные детали в кирпичных столбах, и затянуть электрические кабели, в соответствии с нашей схемой.
За годы работы, мы пришли к выводу, что каждый должен заниматься своим делом, и делать его хорошо, или не делать вовсе. Чаще всего мы работаем с заказчиками, которые находятся на стадии строительства дома, и им качественнее и дешевле залить фундамент силами своих рабочих.С нашей стороны мы предоставляем индивидуальное техническое задание на фундамент, закладные детали и электропроводку. За дополнительную плату можем сделать шеф-монтаж, но в большинстве случаев хватает фотографий выставленных закладных до заливки бетоном - главное точно следовать нашему техзаданию. После выполнения фундамента обязательно выезжает наш инженер, для снятия замеров готового проема, и только после этого мы можем взять заказ в работу.
Пример нашего технического задания
...и его реализации
Фундамент на единой ленте
Хвостовая часть с заложенным швеллером
Процесс заливки бетоном на видео
Готовые ворота изнутри
Готовые ворота изнутри
Для правильной работы, сваям нужна противодействующая нагрузка сверху, а оголовки должны быть жестко объединены ростверком в прямоугольную конструкцию. Если это фундамент дома, эти условия выполняются. В конструкции откатных ворот нет ни веса, ни ростверка. Столб притвора вообще стоит отдельно от остального фундамент. При малейших подвижках, створка перестанет накатываться на ловитель.
Вес дома компенсирует силы морозного пучения
Прямоугольный ростверк жестко фиксирует сваи от боковых смещений
Отсутствует нагрузка и фиксация от боковых смещений
Наше мнение, это полумера, не подходящая для нашего климата и пучинистого грунта подмосковья. Да, быстро, дешево. но если вы ведете строительство дома, на фоне общих трат экономия будет ничтожной, а исправление ошибок в последствии выйдет дорого. Про быстроту и говорить нечего, стройка это длительный процесс, есть ли смысл экономить несколько дней, в ущерб качеству?
Самый надежный фундамент - бетонный, сделанный заодно с фундаментом забора, и на единой ленте.
Если Вы только планируете постройку забора и проема для ворот, советуем сразу предусмотреть обогрев площадки под воротами. Это касается не только откатных, но и распашных ворот. Это избавит вас от необходимости скалывать лед, который неизбежно образуется под колесами автомобиля, при ежедневном проезде в снежную погоду. Заложить обогревающий кабель в процессе закладки фундамента не составит труда, просто следуйте нашим инструкциям здесь.
9. Доставка. Бережно, но не выходя за рамки бютжета

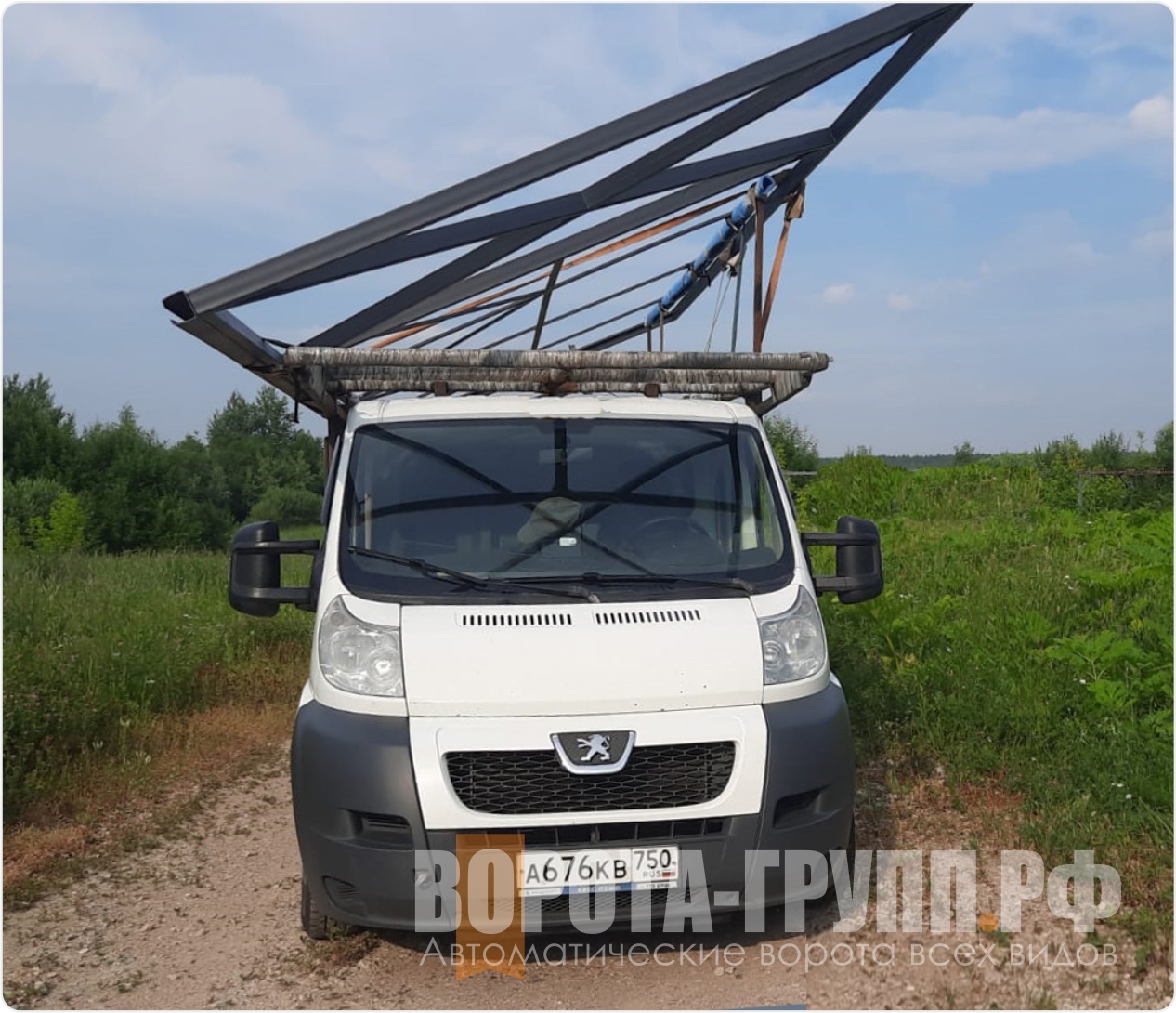

Большие ворота приходится вывешивать по диагонали что бы пройти по габаритам
Проблема в том, что откатные ворота имеют большие габариты, и большой вес. В отличие от оборудования или строительных материалов, сварные ворота перевозятся в собранном виде. Что бы путь от нашего производства до объекта установки прошел гладко, используется подготовленный грузовой автомобиль с «мягкой» надстройкой. Водитель должен иметь опыт перевозки именно ворот, поскольку здесь есть своя специфика - ворота важно хорошо упаковать, закрепить, и аккуратно разгрузить, что бы не повредить покрытие, которое мы с таким трудом создавали. Можно, конечно доставить все длинномером с манипулятором, вот только кто оплатит такую дорогую доставку?
10. Монтаж - венец всему делу.
Монтажник устанавливает электропривод
Регулировка положения створки
Разблокировка привода
Любые, даже самые хорошие ворота можно испортить неграмотным монтажом. В компаниях, которые дорожат своей репутацией, знают, что хорошие монтажники откатных ворот «на вес золота», и работают только с проверенными бригадами. Мы не исключение, у нас в штате всего две бригады, с которыми мы давно сотрудничаем, русские ребята, с большим опытом работы, и всем необходимым инструментом для установки откатных ворот.
Цены на сварные откатные ворота ВОРОТА-ГРУПП.РФ
Ворота под обшивку вашим материалом
2 года гарантии
Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
| ширина/высота | до 4000мм | до 4500мм | до 5000мм | до 5500мм | до 6000мм |
| 2000мм | 158300 руб | 161300 руб | 174300 руб | 185900 руб | 199700 руб |
| 2250мм | 161300 руб | 162700 руб | 176700 руб | 206700 руб | 227700 руб |
| 2500мм | 148900 руб | 153300 руб | 161700 руб | 210900 руб | 235100 руб |
Балка Ролтэк ЭКО (500кг) (доплата за ЕВРО 18 тыс. руб)
Балка ЕВРО (800кг)
Ворота с обшивкой профлистом с 2-х сторон
2 года гарантии
Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
Ворота в сборе, электропривод Nice Robus 600/1000KIT, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
| ширина/высота | до 4000мм | до 4500мм | до 5000мм | до 5500мм | до 6000мм |
| 2000мм | 179000 руб | 182500 руб | 190700 руб | 222900 руб | 241500 руб |
| 2250мм | 184900 руб | 187900 руб | 196300 руб | 228300 руб | 250700 руб |
| 2500мм | 190700 руб | 197900 руб | 200900 руб | 235900 руб | 262700 руб |
Балка Ролтэк ЭКО (500кг) (доплата за ЕВРО 18 тыс. руб)
Балка ЕВРО (800кг)

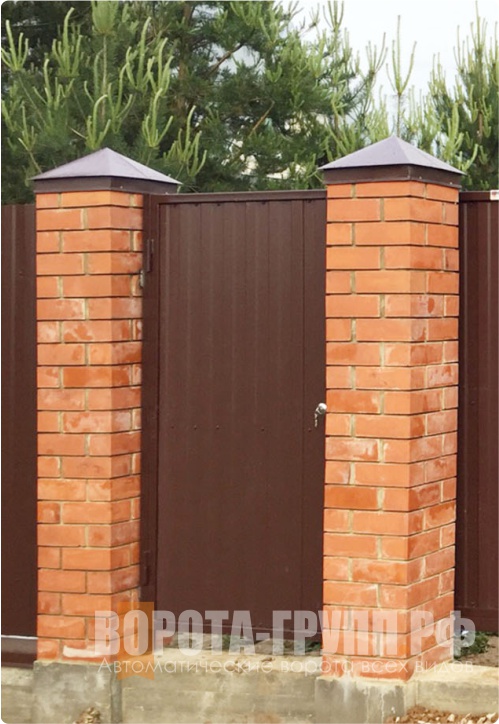

Калитка (рама без профлиста)
2 года гарантии
38500 руб ручки, замок Fasslock (пр-во Китай), монтаж
+6000 руб профлист 0.4мм с двух сторон
+14000 руб замок Cisa (пр-во Италия)
38500 руб ручки, замок Fasslock (пр-во Китай), монтаж
+6000 руб профлист 0.4мм с двух сторон
+14000 руб замок Cisa (пр-во Италия)
Стандартные цвета рамы и профлиста
шоколад
антрацит
зеленый мох
красное вино
черный
Что входит в эту стоимость?
Замер
Доставка до 30км от МКАД
Монтаж на готовое основание
Комплектация ворот
Электропривод
Частые вопросы
Какой срок изготовления ворот?
Как происходит заказ?
Какой срок гарантии?
Делаете ли вы нестандартные или кованные ворота
Алюминиевые откатные ворота.
Красиво.
Надежно.
Дорого.

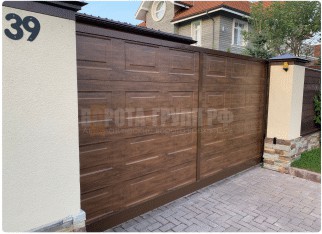

Ворота с заполнением сэндвич-панелью в цвете темный дуб.
Филенчатые ворота и калитка в цвете RAL8017
Комбинированное заполнение
Алюминиевый штакетник в шахматном порядке, в цвете RAL7016
Въездная группа в цвете вишня, широкий гофр
В отличии от сварных, откатные ворота из алюминиевого профиля выпускают только два крупных завода - Алютех (Беларусь), и Дорхан (Россия). И это высшая лига среди ворот. Они отлично выглядят, не ржавеют, поскольку этот вопрос решен радикально, в воротах Алютех нечему ржаветь - все детали из алюминиевого профиля, включая несущую балку. Бесшумность при работе достигается применением в парах трения полимерных роликов и зубчатых реек. В качестве обшивки створки используется сэндвич-панель как на секционных воротах, алюминиевый профиль различной ширины, роллетный профиль, или ваш материал заполнения. Замечательно, что их можно комбинировать между собой, создавая уникальный дизайн, при этом одного взгляда на ворота достаточно, что бы понять, что это премиальный продукт, созданный в заводских условиях. Недостатком будет высокая стоимость, в 2-3 раза дороже их сварных собратьев. Еще одна особенность таких ворот - сложность сборки, далеко не каждая монтажная бригада в состоянии качественно их собрать. Важно так же правильно подготовить основание под такие ворота, дело в том, что он имеет отличия от обычного фундамента для сварных ворот.
Ворота с заполнением сэндвич-панелью в цвете темный дуб.
Филенчатые ворота и калитка в цвете RAL8017
Комбинированное заполнение
Алюминиевый штакетник в шахматном порядке, в цвете RAL7016
Въездная группа в цвете вишня, широкий гофр
Для грамотной сборки алюминиевых откатных ворот нужна высокая квалификация монтажников, и техническое сопровождение при подготовке основания
Цены на ворота Алютех с сэндвич-панелью
Ворота в сборе, электропривод Nice Robus, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
Ворота в сборе, электропривод Nice Robus, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
| ширина/высота | 4000мм | 4500мм | 5000мм |
| 2000мм | 257000 руб | 319000 руб | 342000 руб |
| 2250мм | 270000 руб | 330000 руб | 349000 руб |
| 2500мм | 297000 руб | 347000 руб | 354000 руб |
Цены на ворота Алютех с филенкой под дерево
Ворота в сборе, электропривод Nice Robus, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
Ворота в сборе, электропривод Nice Robus, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
| ширина/высота | 4000мм | 4500мм | 5000мм |
| 2000мм | 308000 руб | 376000 руб | 417000 руб |
| 2250мм | 318000 руб | 394000 руб | 429000 руб |
| 2500мм | 364000 руб | 414000 руб | 449000 руб |
Цены на ворота Алютех с алюминиевым штакетником
Ворота в сборе, электропривод Nice Robus, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
Ворота в сборе, электропривод Nice Robus, 2 пульта, фотоэлементы, лампа, замер, доставка и монтаж
| ширина/высота | 4000мм | 4500мм | 5000мм |
| 2000мм | 310000 руб | 385000 руб | 419000 руб |
| 2250мм | 320000 руб | 399000 руб | 433000 руб |
| 2500мм | 366000 руб | 419000 руб | 459000 руб |
